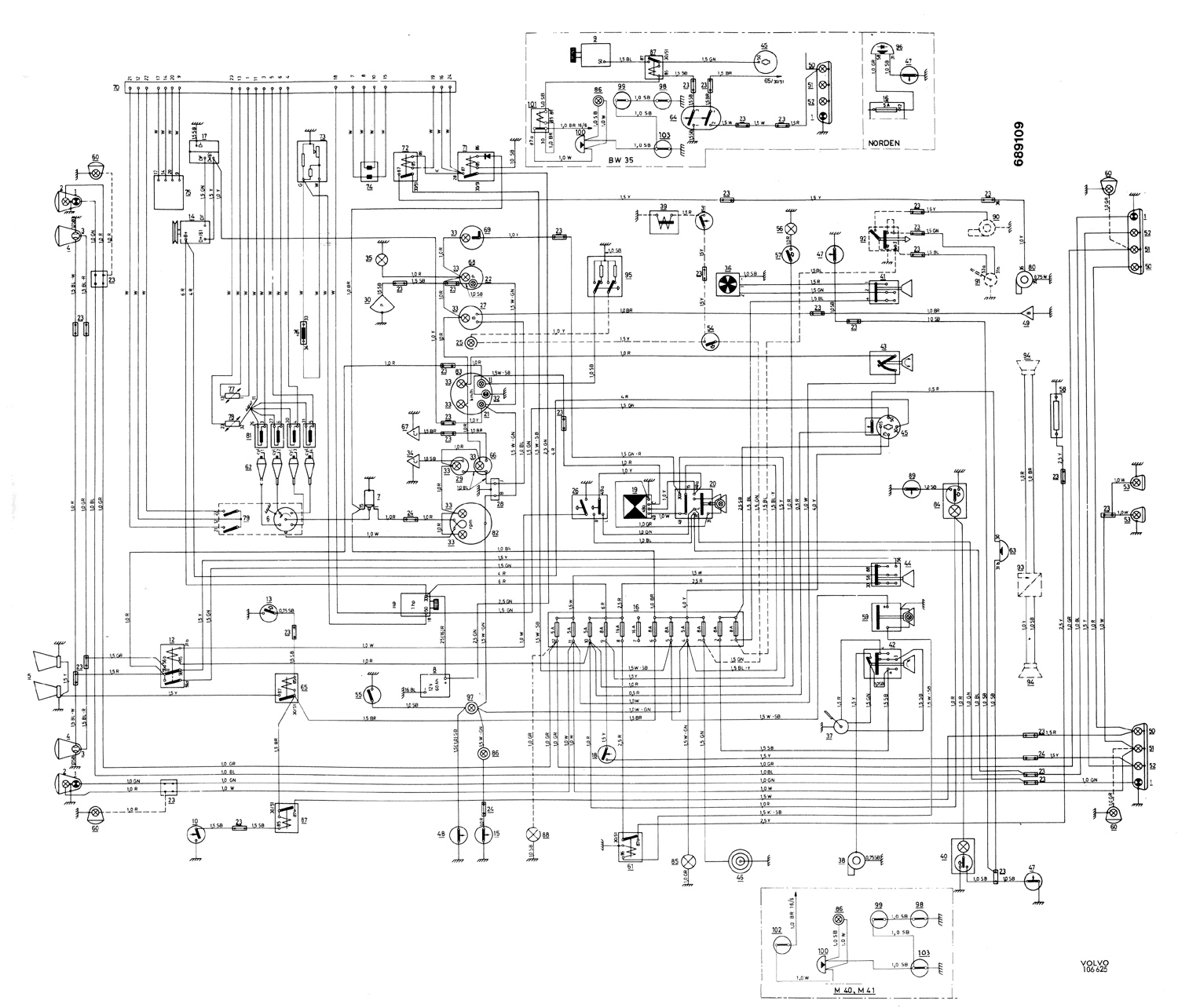

SCHEMA ELECTRIQUE 1800ES


1972


1 - Clignotants  2 - Veilleuses   4 - Phares 45W  5 - Klaxons  6 - Allumeur  7 - Bobine d'allumage  8 - Batterie
9 - Starter motor  10 - Contacteur feu de recul  11 - Lampe témoin phares 3W  12 - Relais phare  13 - Sonnerie klaxon
14 - Alternateur  15 - Relais feu de recul  16 - Boîte à fusible  17 - Regulateur  18 - Contacteur feu stop
 19 - Warning blinkers  20 - Lampe warning circuit frein 2W  21 - Lampe warning de pression d'huile 2W
 22 - Lampe warning de charge 3W  23 - Connecteur  24 - Connecteur (sur conduite à droite uniquement)
25 - Lampe de contrôle d'OD (Overdrive)  26 - Levier clignotants et appel de phare  27 - Jauge essence
28 - Stabilisateur de tension  29 - Indicateur de température  30 - Contacteur pression d'huile
31 - Contacteur d'OD (sur BV)  32 - Lamp contrôle clignotants  33 - Eclairage instruments  34 - Sonde de température
35 - Eclairage commande de chauffage  36 - Chauffage  37 - Essie-glace  38 - Lave-glace  39 - Solénoïde OD
40 - Eclairage intérieur 2x5W  41 - Interrupteur de ventilation  42 - Commande essuie-glace/lave-glace
43 - Rhéostat éclairage tableau de bord  44 - Interrupteur phares  45 - Clé contact  46 - Allume cigare
47 - Contacteur de porte  48 - Interrupteur pour controle frein à main  49 - Niveau essence  50 - Feu de recul
51 - Feux stop  52 - Feux arrière  53 - Eclairage plaque minéralogique  54 - Switch d'OD
 55 - Interrupteur warning freins  56 - Lampe lecteur de carte  57 - Interrupteur de lecteur de carte
 58 - Désembuage lunette arrière  59 - Interrupteur désembuage lunette arrière  60 - feux de position latéraux (USA)
61 - Relais désembuage lunette arrière  62 - Bougies  63 - Buzzer warning (USA)  64 - Contacteur de porte
65 - Relais klaxon  66 - Indicateur pression d'huile  67 - Capteur température d'huile  68 - Indicateur T° huile
69 - Montre  70 - Unité contrôle de l'injection  71 - Relais principal injection 72 - Relais de pompe à essence
73 - Relais de valve démarrage à froid  74 - Capteur de pression  75 - Interrupteur valve accélérateur
76 - Valve démarrage à froid  77 - Capteur de T° 1 (à l'entrée d'air)  78 - Capteur T° 2
 80 - Pompe à essence  81 - Injecteurs  82 - Compte-tour  83 - Compteur  84 - Eclairage intérieur arr.
85 - Lampe ceintures sécurité  86 - Lampe témoin ceintures de sécurité  87 - Relais feu de recul sur BW35
 88 - Lampe position levier de vitesse (BW35)  89 - Contacteur hayon  90 - Essuie-glace hayon
92 - Commande essuie-glace arr.  93 - Radio  94 - Haut-parleur  96 - Lampe buzzer  97 - Lampe alarme freins
  98 - Contact boucle de siège passager  99 - Contact siège passager  100 - Buzzer ceintures de sécurité
101 - Relais cientures de sécurité  102 - Contact, BV M41  103 - Contact boucle de siège conducteur


Traduction des couleurs :

Suédois
bla
brun
grön
gul
ljusgrön
röd
svart
vit
violet
Français
bleu
marron
vert
jaune
vert clair
rouge
noir
blanc
violet


Des "copies" colorisées de ces shémas sont disponibles sur le site : www.colorwiringdiagrams.com

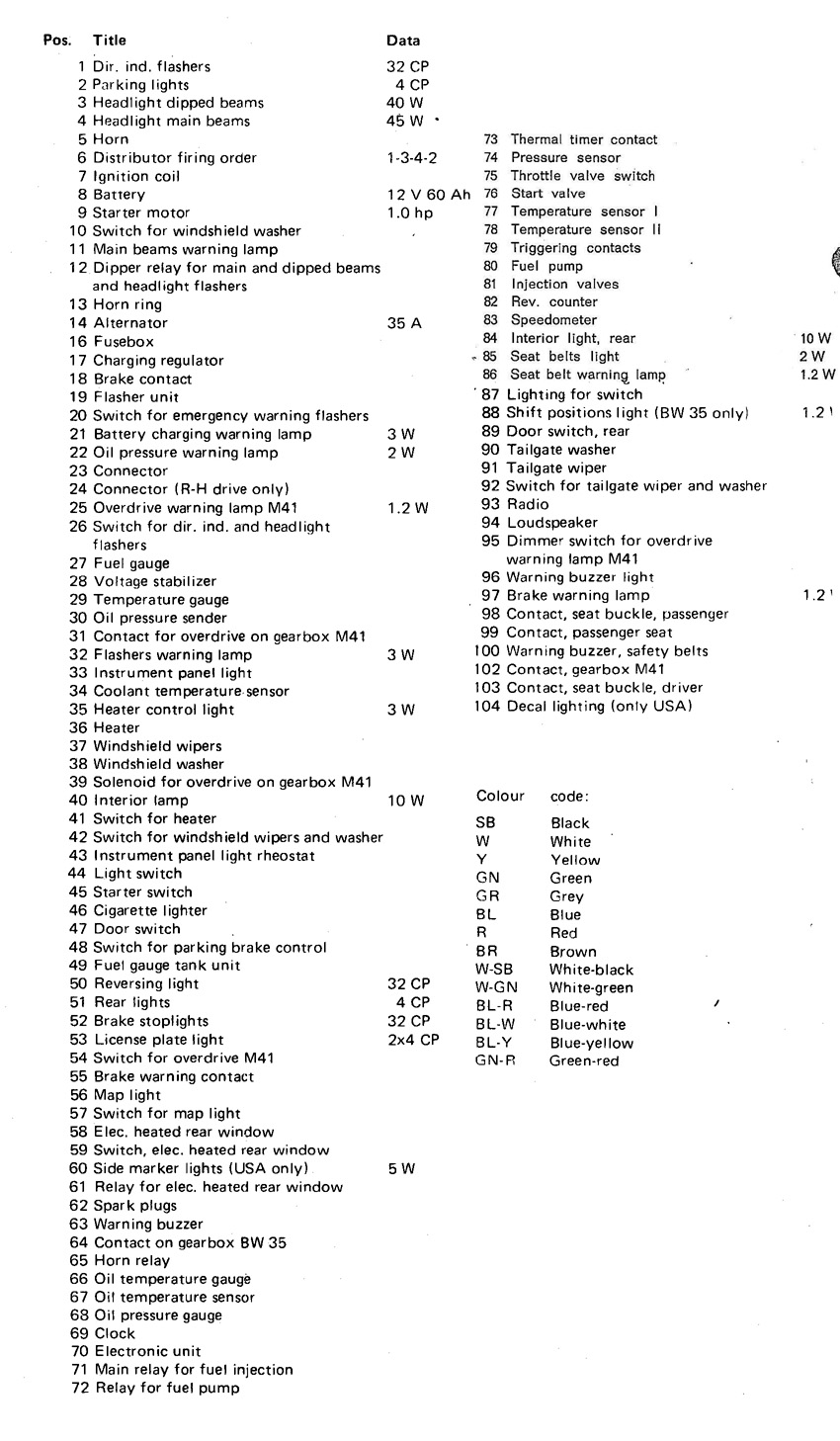

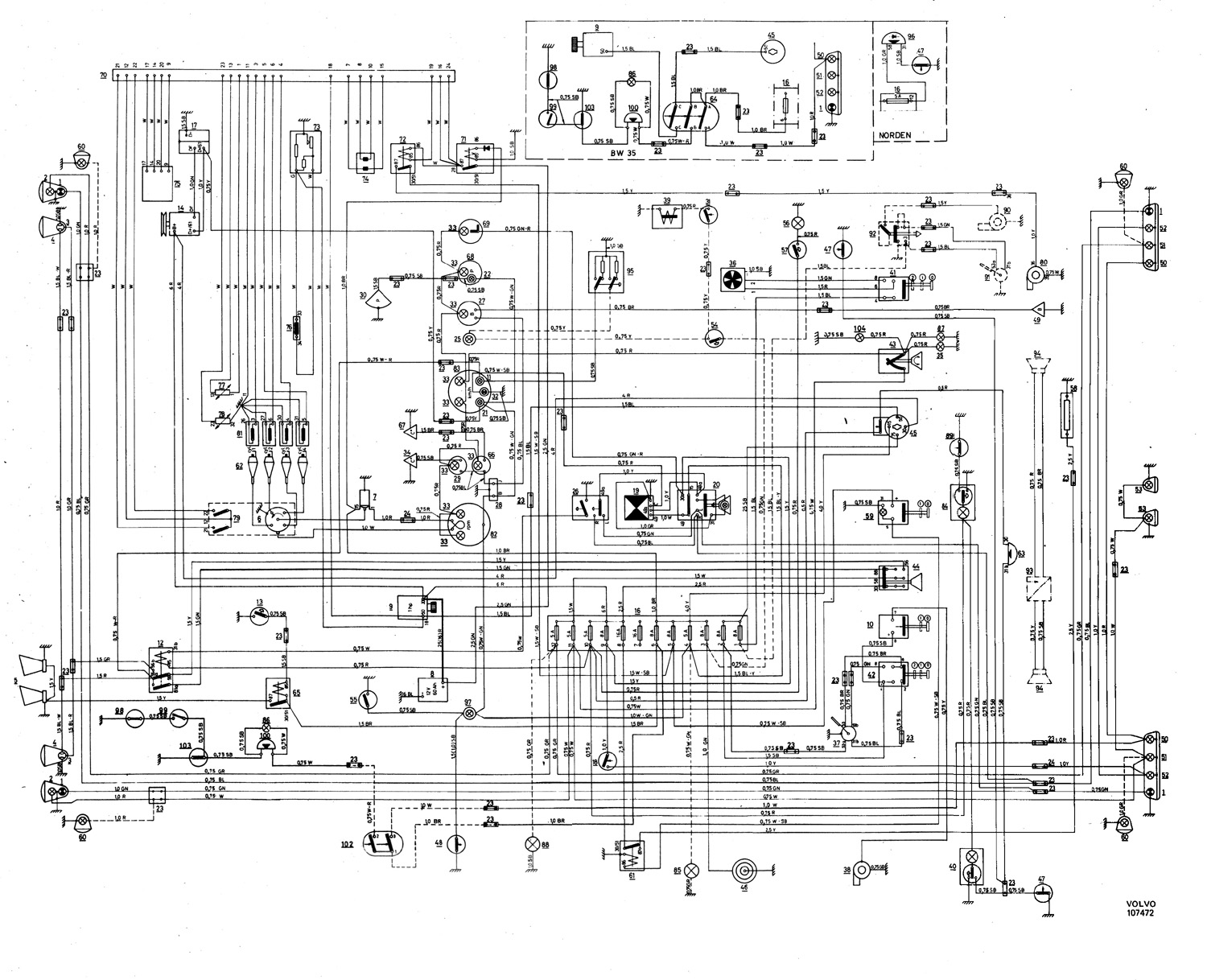

1973
