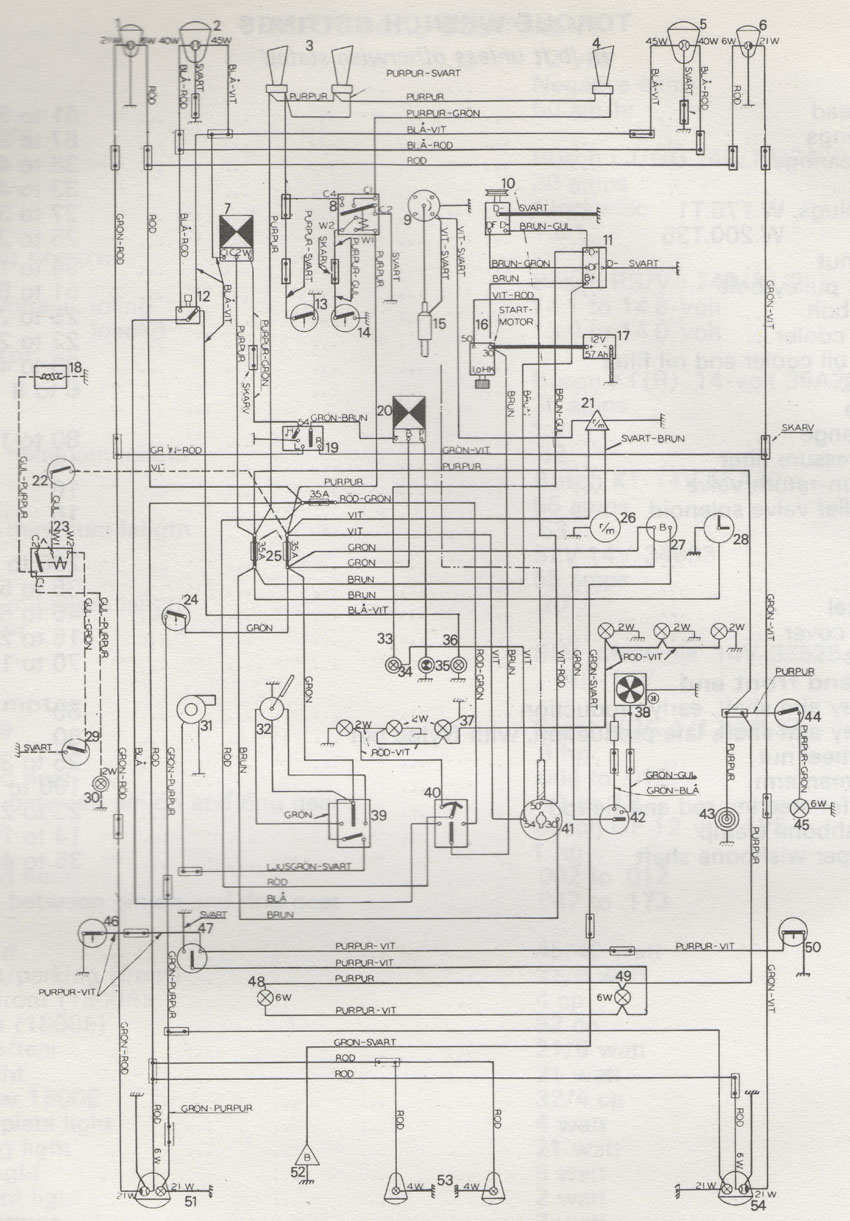

SCHEMA ELECTRIQUE

Chassis N°01 à 7000*



1 - Clignotant et veilleuse gauche  2 - Code gauche  3 - Klaxon ville  4 - Klaxon route  5 - Code droit
6 - Clignotant et veilleuse droit  7 - Relais appel de phares  8 - Relais klaxon  9 - Allumeur  10 - Dynamo
11 - Régulateur de dynamo  12 - Inverseur Phare/Code  13 - Bouton klaxon  14 - Levier klaxon route  15 - Bobine
 16 - Démarreur  17 - Batterie  18 - Solénoïde  19 - Commande clignotants  20 - Centrale clignotants
21 - Emetteur compte-tours  22 - Interrupteur pour BV  23 - Relais OD (Overdrive)  24 - Contacteur feux stop
 25 - Fusibles  26 - Compte-tours  27 - Jauge essence  28 - Montre  29 - Interrupteur OD  30 - Lampe témoin d'OD
 31 - Lave-glace  32 - Essuie-glace  33 - 3 lampes témoins  34 - Charge  35 - Clignotants  36 - Plein phares
  37 - Eclairage instruments  38 - Chauffage  39 - Interrupteur essuie-glace et lave-glace  40 - Interrupteur feux
 41 - Clé contact  42 - Interrupteur ventilation  43 - Allume-cigare  44 - Commutateur  45 - Lampe lecteur de cartes  46- Contacteur de porte  47 - Interrupteur plafonnier  48 - Plafonnier  49 - Plafonnier  50 - Contacteur de porte
51 - Clignotant et feu arrière gauche  52 - Jauge essence  53 - Eclairage de plaque minéralogique
 54 - Clignotant et feu arrière droit


Traduction des couleurs :

Suédois
bla
brun
grön
gul
röd
svart
vit
purpur
Français
bleu
marron
vert
jaune
rouge
noir
blanc
pourpre


*Ce schéma électrique est référencé comme étant celui des P1800 dont les N° de chassis sont compris entre 01 et 7000. La principale différence avec les modèles suivants concerne le feu de recul. Or, curieusement, l'éclairage de plaque minéralogique incorporant le feu de recul fut installé à partir du chassis #4200. Ce schéma électrique ne devrait donc être valable que jusqu'à ce numéro de chassis !! Ceci se vérifie d'ailleurs sur mon auto (#6269) qui possède le circuit électrique des modèles suivants. Vous les différencierez également par le fil d'alimentation arrivant sur le relais de klaxon (vert dans mon cas) !!
