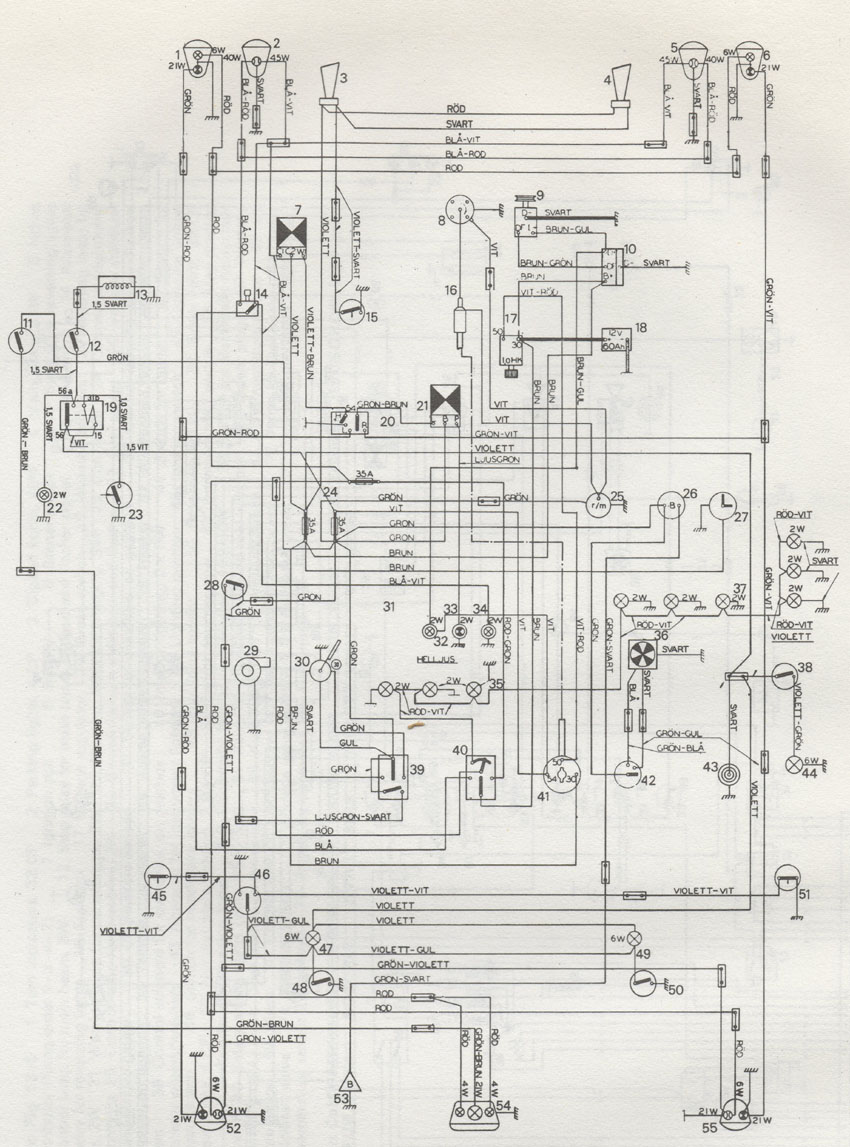

SCHEMA ELECTRIQUE 1800S

Chassis N°12500 à 30000



1 - Clignotant et veilleuse gauche  2 - Phare gauche  3 - Klaxon ville  4 - Klaxon route  5 - Phare droit
6 - Clignotant et veilleuse droit  7 - Relais phares  8 - Allumeur  9 - Dynamo  10 - Régulateur de dynamo
11 - Contacteur feu de recul  12 - Contacteur sur BV  13 - Solénoïde  14 - Commande phare/code  15 - Bouton klaxon
 16 - Bobine d'allumage  17 - Démarreur  18 - Batterie  19 - Relais d'OD (Overdrive)  20 - Levier clignotants
 21 - Centrale clignotants  22 - Lampe de contrôle d'OD  23 - Levier d'OD sur colonne de direction  24 - Fusibles
 25 - Compte-tour  26 - Jauge essence  27 - Montre  28 - Contacteur feux stop  29 - Lave-glace
 30 - Essuie-glace  31 - 3 lampes témoins  32 - Charge  33 - Clignotants  34 - Phares  35 - Eclairage instruments
 36 - Chauffage  37 - Eclairage instruments  38 - Interrupteur  39 - Levier essuie-glace et lave-glace
 40 - Interrupteur feux  41 - Clé contact  42 - Interrupteur ventilation  43 - Allume-cigare
44 - Lampe lecteur de cartes  45- Contacteur de porte  46 - Interrupteur plafonnier 47 - plafonnier
 48 - Interrupteur plafonnier  49 - Plafonnier  50 - Interrupteur plafonnier
 51 - Contacteur de porte  52 - Clignotant et feu arrière gauche  53 - Jauge essence
54 - Eclairage de plaque minéralogique  55 - Clignotant et feu arrière droit


Traduction des couleurs :

Suédois
bla
brun
grön
gul
ljusgrön
röd
svart
vit
violet
Français
bleu
marron
vert
jaune
vert clair
rouge
noir
blanc
violet
