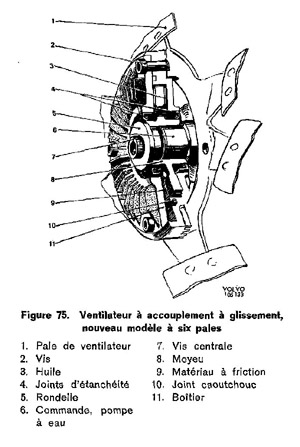

Le ventilateur comprend le boîtier
(11, figure 75) dans lequel les pales (1) sont fixées par
des vis (2). Le boîtier de ventilateur est constitué
par deux moitiés fixées à demeure l'une sur
l'autre qu'il ne faut pas désassembler pour réparations.
En cas de défaut, le ventilateur doit être remplacé
au complet.

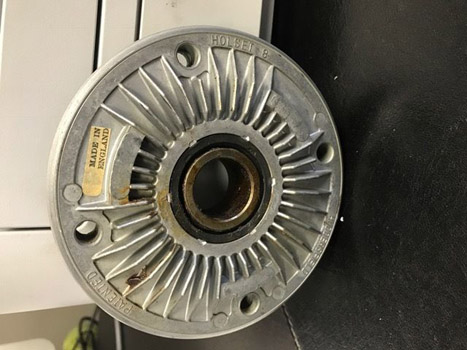

Le moyeu (8) est ajusté libre
sur la commande (6) de la pompe à eau et est verrouillé
par la vis centrale (7). Il est muni d'un disque de glissement
(9) à matériau à friction entouré
d'huile.
Au ralenti comme aux régimes
bas, le glissement est très négligeable et la rotation
rapide du ventilateur assure une alimentation satisfaisante pour
le refroidissement.

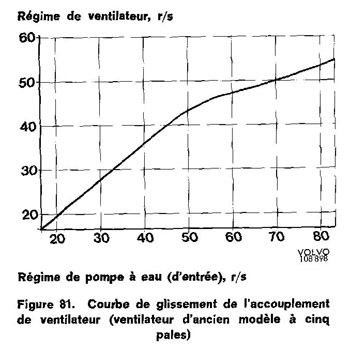

Pour les ventilateurs à cinq
pales lorsque le régime de la pompe à eau augmente
et dépasse environ 2600 trs/mn, le glissement augmente
(voir figure 81) et limite la vitesse de ventilateur à
la valeur maxi de 3000/3500 trs/mn.

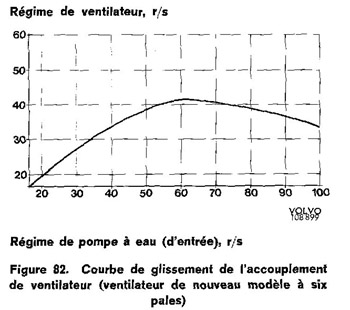

Pour les ventilateurs à six
pales, les régimes correspondants sont de 3600 trs/mn pour
un régime maxi de 2500 trs/mn (voir figure 82)
|
