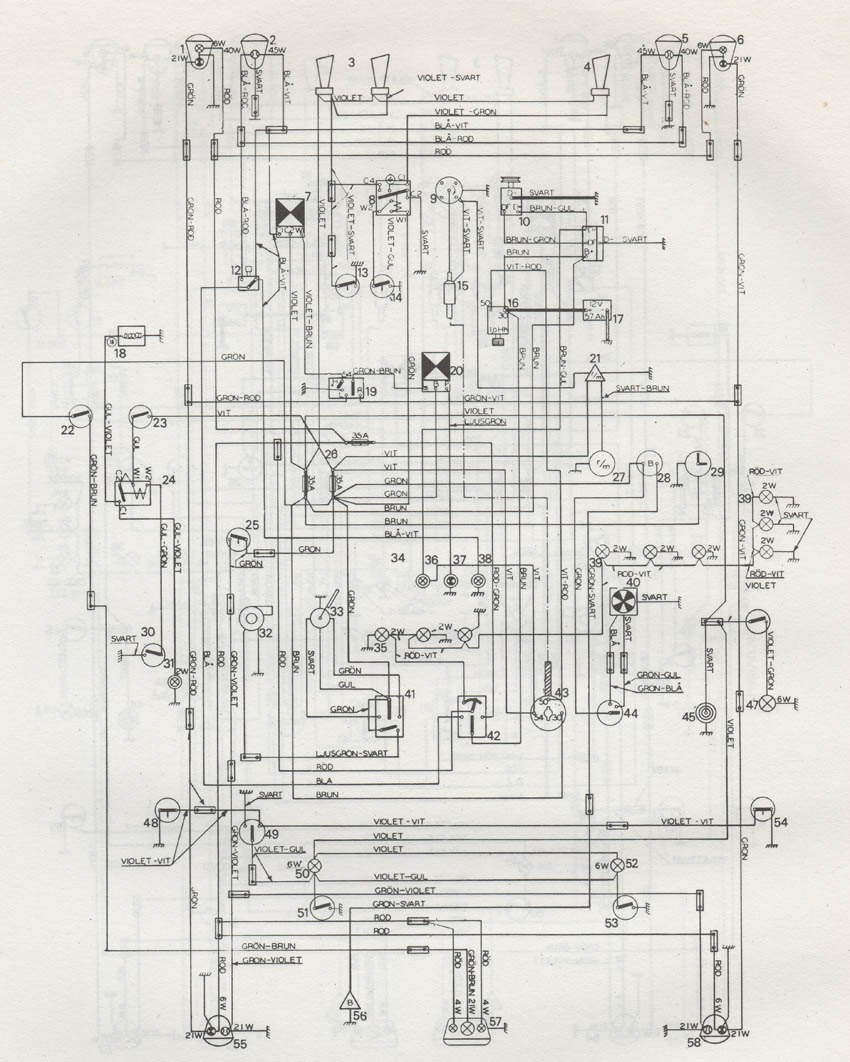

SCHEMA ELECTRIQUE 1800S

Chassis N°7000* à 10000



1 - Clignotant et veilleuse gauche  2 - Phare gauche  3 - Klaxon ville  4 - Klaxon route  5 - Phare droit
6 - Clignotant et veilleuse droit  7 - Relais appel de phares  8 - Relais klaxon  9 - Allumeur  10 - Dynamo
11 - Régulateur de dynamo  12 - Commande phare/code au pied  13 - Bouton klaxon  14 - Levier klaxon route
15 - Bobine d'allumage  16 - Démarreur  17 - Batterie  18 - Solénoïde OD (Overdrive)  19 - Commande clignotants
20 - Centrale clignotants  21 - Emetteur compte-tours  22 - Contacteur feu de recul sur BV (Boîte de vitesse)
23 - Contacteur OD sur BV  24 - Relais OD  25 - Contacteur feux stop  26 - Fusibles  27 - Compte-tours
 28 - Jauge essence  29 - Montre  30 - Commande d'OD  31 - Lampe témoin d'OD  32 - Lave-glace  33 - Essuie-glaces  34 - 3 lampes témoins  35 - Eclairage instruments  36 - Charge  37 - Clignotants  38 - Phares
39 - Eclairage instruments  40 - Chauffage  41 - Interrupteur essuie-glace et lave-glace  42 - Interrupteur feux
 43 - Clé contact  44 - Interrupteur ventilation  45 - Allume-cigare  46 - Interrupteur  47 - Lampe lecteur de cartes  48 - Contacteur de porte  49 - Interrupteur plafonnier  50 - Plafonnier 51 - Interrupteur plafonnier 52 - Plafonnier
53 - Interrupteur plafonnier  54 - Contacteur de porte  55 - Clignotant et feu arrière gauche  56 - Jauge essence
57 - Eclairage de plaque minéralogique  58 - Clignotant et feu arrière droit


Traduction des couleurs :

Suédois
bla
brun
grön
gul
ljusgrön
röd
svart
vit
violet
Français
bleu
marron
vert
jaune
vert clair
rouge
noir
blanc
violet


* Cf remarque en bas de page précédente.


Des "copies" colorisées leur de ces shémas sont disponibles sur le site : www.colorwiringdiagrams.com
